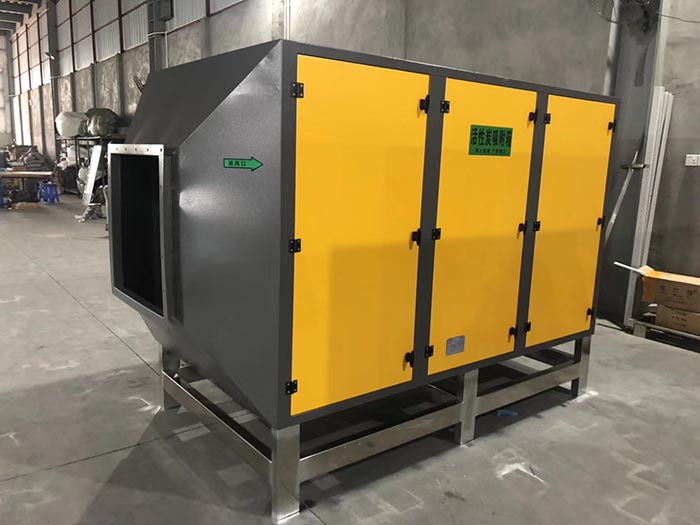

活性炭吸附塔的结构设计一般有两种结构形式，一种是抽屉式，抽屉式的数量和规格由处理废气的风量决定。 一种是壁挂式，它的面积也是根据处理风量的大小来设计的。 处理功能段采用箱式结构。 外壳采用q235板材焊接而成，不仅美观大方，还能保证连接强度。装卸操作简单。吸附夹层采用碳钢格栅板防腐，保证废气在箱内的停留时间，使废气与活性炭充分接触进行吸附反应。
活性炭吸附塔也可称为活性炭吸附器、活性炭吸附过滤器、活性炭吸附箱。 ghf活性炭吸附过滤器(塔)是用于过滤和吸附废气中异味的环保设备产品。活性炭吸附塔体由碳钢制成。 活性炭吸附塔具有吸附效率高、适用范围广、维护方便等优点，可以同时处理多种混合废气。活性炭具有去除甲醛、苯、tvoc等有害气体，消毒除臭的功能。
活性炭吸附法是利用活性炭的微孔结构对溶剂分子或分子基团的吸附作用，去除空气中有机废气的一种气固分离方法。当废气进入吸附装置，进入吸附层时，由于固体吸附载体表面存在不平衡、不饱和的分子引力或化学键力，当吸附载体表面与气体接触时，能吸引气体分子，使其浓缩并保留在吸附载体表面，这就是所谓的吸附。利用吸附载体固体表面的吸附能力，使废气与表面积大的多孔吸附载体接触，废气中的污染物被吸附在固体表面，使其与气体混合物分离，并根据分子热运动的能量从外界给吸附系统补充热能。 被吸附的分子或分子基团的热运动能量得到提高。当分子的热运动力足以克服吸附能力时，有机溶剂分子就会从吸附体系中“挣脱”，吸附介质就会再生。吸附一定时间(> 3600 h)后，净化后的气体会高空排放。
