第一章
总 论
项目名称：水帘柜废气整改治理工程
设计单位：东莞市永绿环保工程有限公司
东莞市某某模具科技有限公司位于东莞市企石镇,是一家从事产品设计、模具制作、塑胶制品生产，塑胶电子产品加工制造一体的科技公司。贵司总投资1000万元，占地面积为24000平方，建筑面积17838.04平方，项目主要从事塑胶制品的加工生产，年加工生产塑胶制品940吨。原材料主要有：pp塑胶新粒240.5吨，pc塑胶新粒100.5吨，色母10吨，油性油漆4吨，uv油漆3吨，水性油漆6吨，天那水（喷漆工序）1吨，油性油墨0.1吨，水性油墨0.3吨，天那水（移印工序）0.1吨，模具20吨，铝条4.8吨。主要的生产设备有：注塑机30台，拌料机3台，碎料机4台，移印机5台，自动喷涂线4条，除尘柜4个，水帘柜10个，喷漆60把，装配流水线3条，我公司根据多年设计经验，同时参考国内外先进的同类废气处理经验以及东莞市环保验收流程，我司对贵司喷涂废气特提出如下处理方案。
我公司根据多年设计经验，同时参考国内外先进的同类废气处理经验，对贵司喷涂和移印废气特提出如下处理方案，以供选择。设计采用喷淋净化塔 喷淋净化塔 初效过滤器 活性炭吸附塔 活性炭吸附塔治理方案。共做1套系统处理，把10条喷漆生产线共10台水帘柜产生的废气和移印机产生的废气合并做1套系统处理，考虑到10台水帘柜同时，每台抽风机风量约12000-19000m3/h，考虑阻力损失，每台抽风机风量按12000m3/h设计，合计风量为120000m3/h，另外还有移印车间产生废气约6000m3/h，也汇合一起处理。则最大处理风量设计为126000m3/h。水帘柜喷漆废气执行《家具制造行业挥发性有机化合物排放标准》(db44814-2010)中第ii时段最高允许排放要求。移印废气执行《印刷行业挥发性有机化合物（db44/815-2010》柔性版印刷第ii时段最高允许排放要求
喷淋净化塔流水线水帘柜喷漆废气处理原理：
我公司在选择处理工艺时，根据国家当地环保局对该公司环保审批中提出的治理思路：采用高压喷淋水过滤处理有机废气所含的粉尘，同时可以分解可溶性有机物。

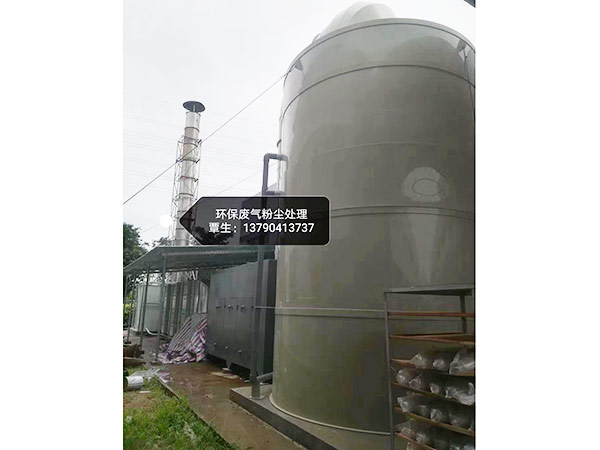

有机废气经集气罩、管道收集后，利用管道的走向，通过离心风机将废气抽至喷淋中和喷淋装置（简称喷淋塔）净化处理。喷淋中和装置处理含尘废气的原理是在一定的温度和压力下，当吸收剂与废气接触时，废气中的可吸收、中和组分，溶解或中和于吸收剂，形成一定浓度的中和、吸收液。气、液相开始接触时，废气的中和、吸收、溶解是主要过程，随着时间的延长，溶液中和、吸收质浓度的不断增大，中和、吸收速度会不断减慢，直到中和、吸收液达到反应平衡状态。此时，中和、吸收速度和解吸速度达到动态平衡，气、液相之间的传递相等。因此，在喷淋塔中使用高压喷咀，使吸收液能达到雾化状态。从而增大吸收剂与高温烟气的接触表面积，使高温烟气大面积与吸收剂结合，更有利于高温烟气的吸收、中和等过程，达到最佳的处理效果。同时塔内部的结构还会产生离心力的作用，除掉烟气中的颗粒物烟尘。吸收液可循环使用。喷淋塔顶部还有一层除雾层，可以分离水汽。
活性炭吸附塔水帘柜喷漆废气处理净化原理
活性炭吸附器处理有机废气的原理是在一定的温度和压力下，当活性炭与有机废气接触时，有机废气吸附于活性炭的细孔中。气、固相开始接触时，对有机废气中的甲醇、二甲苯等物质的吸附是主要过程，在活性炭的众多微孔中分为大中小三种孔，只有微小孔是吸附的主力军，活性炭具有微晶结构，微晶排列完全不规则，晶体中有微孔（半径小于20〔埃〕＝10-10米）、过渡孔（半径20～1000）、大孔（半径1000～100000），使它具有很大的内表面，比表面积为500～1660米2／克。这决定了活性炭具有良好的吸附性，可以吸附废水和废气中的金属离子、有害气体、有机污染物、色素等。工业上应用活性炭还要求机械强度大、耐磨性能好，它的结构力求稳定，吸附所需能量小，以有利于再生。活性炭用于油脂、饮料、食品、饮用水的脱色、脱味，气体分离、溶剂回收和空气调节，用作催化剂载体和防毒面具的吸附剂。随着时间的延长，活性炭细孔中吸附质浓度的不断增大，吸附速度会不断减慢，直到活性炭达到饱和状态。此时，吸附速度和解吸速度达到动态平衡，气、固相之间的传递相等。活性炭在这时需要进行解吸脱附再生或者更换。
永绿环保在东莞市范围内有着许多成功的案例：
